Marka | Atlas |
Ürün Kodu | DN 65 - Mbus |

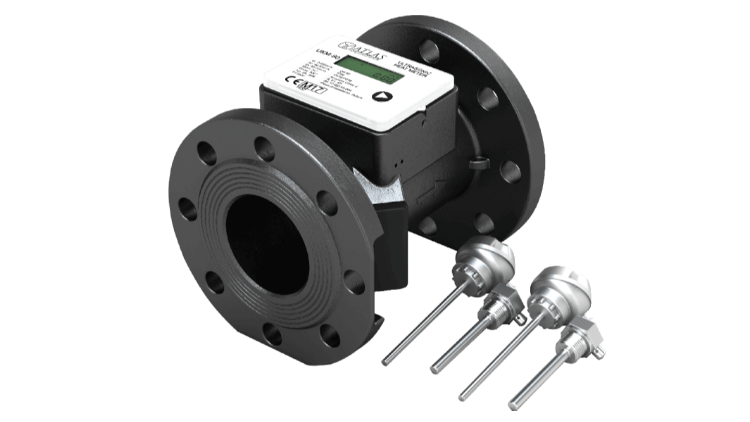

ATLAS BÜYÜK ÇAP KALORİMETRE GENEL ÖZELLİKLERİ
EN 1434 Standardına uygundur.
MID Onaylıdır.
Ultrasonik ölçüm prensibi ile, mekanik sayaçlara göre çok daha hassastır.
Hareketli parça içermediğinden, mekanik sayaçlara göre 2 kat daha uzun ömürlüdür.
Düşük enerji tüketimi ile uzun pil ömrü (10 yıl) sağlar.
Ölçüm Aralığı: 5 ˚C - 90 ˚C
Test basıncı: 16 bar
ÜRÜN ÖZELLİKLERİ
Ultrasonik Debimetre
Düşük debilerde ölçüm yapabilme özelliğine sahiptir.
Debi ölçüm aralığı:
Minimum debi (qi) : 0.600 m3/h
Nominal debi (qp) : 60.000 m3/h
Maksimum debi (qs) : 120.000 m3/h
Lineer ölçüm yapabilen sıcaklık sensör çifti.
Hesaplama yapılmaya başlanan minimum sıcaklık farkı 0,1°C dir.
Ölçüm yapabildiği sıcaklık aralığı 5 ile 90°C arasıdır.
Maksimum uygulanabilir basınç (MAP) 16 bar dır.
Manyetik olmayan teknolojiye sahiptir.
Metrolojik Özellikler
TS EN 1434 standartlarına uygun olarak üretilir.
2004/22/EC+2009/137/EC MID'ye göre üretilir.
Doğruluk sınıfı 2 dir.
Koruma sınıfı IP54 tür.
Haberleşme ve Arabirimler
Standart olarak M-Bus ve Optik arayüze sahiptir.
Opsiyonel olarak Pulse ve RF arabirimleriyle de imal edilir.
Düşük enerji tüketimi ile 10 yıla kadar pil ömrü vardır.
LCD ekran yardımıyla istatistik menüsünden son 12 aya ait tüketim bilgilerini görüntüleme imkanı.
BOYUTLARI
Uzunluk 250 mm
Flanş Çapı 220 mm
Flanş Delik Merkezi 180 mm
Civata Sayısı 8 Adet
Civata Ölçüsü 16 Metrik
Paket İçeriği
Standart
UKM-100 Isı Sayacı, 1 Adet
PT1000 Sıcaklık Sensörü 2 adet ve Bağlanı Aparatı.
Kullanma Kılavuzu ve Montaj Talimatı
